ПОРІВНЯННЯ ГАБІОННИХ ТА БЕТОННИХ ПОРТАЛІВ ПРИ ПРОЕКТУВАННІ ТА БУДІВНІЦТВІ ШТУЧНИХ СПОРУД ІЗ МЕТАЛЕВИХ ГОФРОВАНИХ ТРУБ

ПОРІВНЯННЯ ГАБІОННИХ ТА БЕТОННИХ ПОРТАЛІВ ПРИ ПРОЕКТУВАННІ ТА БУДІВНІЦТВІ ШТУЧНИХ СПОРУД ІЗ МЕТАЛЕВИХ ГОФРОВАНИХ ТРУБ

Директор ТОВ Віткар, асп. ХНАДУ В. Юдін, доц. О. Безбабічева (ХНАДУ)

E-mail:yudinvictor@gmail.com

Представлено порівняння габіонних та бетонних порталів, що використовуються при будівництві металевих гофрованих водопропускних труб (МГК) з акцентом на їх конструктивні відмінності, методи будівництва та загальну придатність. В аналізі розглядаються переваги та недоліки кожного варіанту з урахуванням таких факторів, як вартість, довговічність та вплив на навколишнє середовище.

Актуальність. В  Україні будівництво штучних споруд із застосуванням металевих гофрованих конструкцій (МГК) розпочалося  на початку  90-х років ХХ століття.  Дослідження теорії роботи подібних конструкції, методів розрахунків та технологій для різних умов роботи   продовжуються та постійно вдосконалюються [1-5]. МГК в Україні представлені, в основному, імпортними виробниками,  компаніями з власним досвідом, технологіями «ноу-хау» та готовими рішеннями. Альтернативними для металевих гофрованих конструкцій в умовах України традиційно  вважаються  бетонні  та залізобетонні  елементи, перевірені часом.  Розглядаються два варіанти порталів:  з габіонів та з бетону,  які мають  різні характеристики,  різний вплив на  технічні  та  економічні  результати  проекту. Метою роботи  є проведення поглибленого порівняння габіонних та бетонних порталів, для удосконалення вузлів сполучення МГК, підвищення конструкційної безпеки  штучних споруд на дорогах.

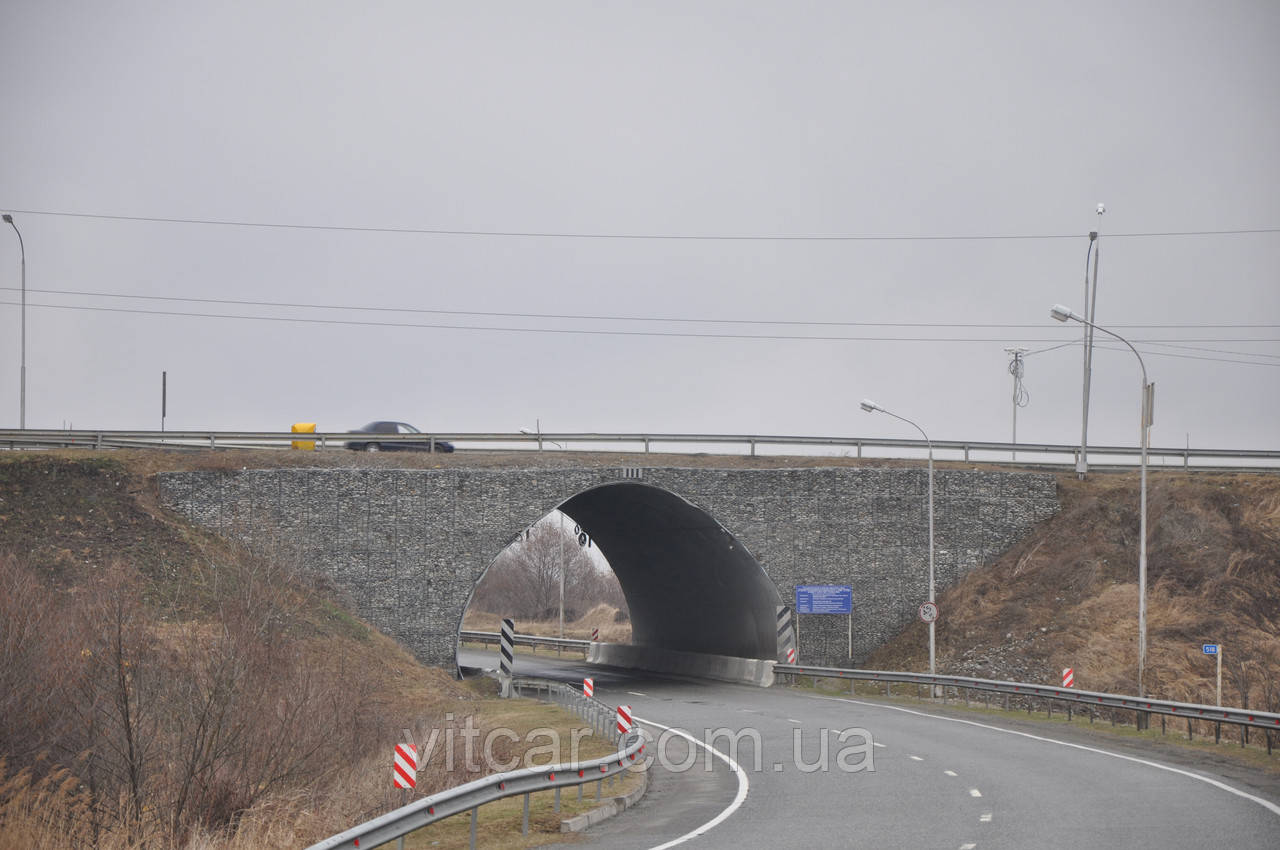

        Портали з габіонів. Габіон - конструкції різної форми з металевих сіток, заповнених камінням або іншим наповнювачем; для штучних споруд  використовується  як правило,  гранітний камінь. Габіони економічно привабливі, так як  використовують лише  сітку та місцевий камінь, дозволяють використовувати  ручну працю.  Гнучкість конструкції   дозволяє габіонам адаптуватись до різних ґрунтових умов. Габіони дозволяють інтегрувати об'єкт у природну рослинність,  отримувати  бажаний  ландшафтний дизайн. Довговічності габіонів сприяє  застосування оцинкованого дроту для виготовлення, а також, в залежності від агресивності середовища, додаткового  ПВХ покриття. Згодом простір між камінням заповнюється пилом та частинками ґрунту,  починає рости трава. З одного боку це додає витрат на технічне обслуговування (очищення від насаджень), але характеристики міцності споруди покращуються з роками. І  навіть після повного зникнення сітки, габіонний портал може стати  вдалим  елементом  природного  ландшафту. Монтаж габіонів здійснюється безпосередньо на місці. Для запобігання вимиванню ґрунту через габіонний портал доцільним є укладання  геотекстильного  матеріалу.

          Бетонні портали. Бетонні портали виготовляються збірними або відливаються  на місці, утворюючи жорстку конструкцію, яка діє як надійна кінцева опора для гофрованих металевих водопропускних труб. Метод будівництва: Бетонні портали зазвичай виготовляються за межами будівельного майданчика або відливаються на місці з використанням опалубки. До переваг можна віднести: міцність,  тривалий термін служби, стійкість до впливів навколишнього середовища та гідравлічних сил. Бетонні портали підходять для застосування  складних  конструкцій  при  дії високих  навантажень, з забезпеченням  структурної  стійкості.

          Порівняльний аналіз. Для порівняльного аналізу було обрано основні характеристики порталів (економічна складова, довговічність, час будівництва, утримання та екологічна складова). Для МГК та її структури ми введемо гнучкість як додатковий параметр.

 Дані порівняння зведені до таблиці 1.
